Robotische arm voeding wikkelende CCD -detectieweerstand lassentest Swing Plate Automatische productielijn

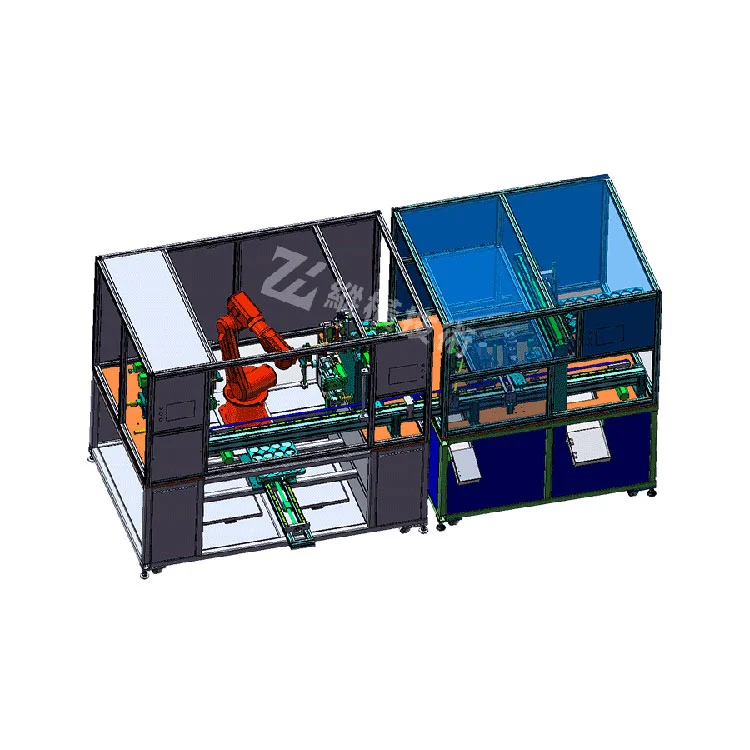

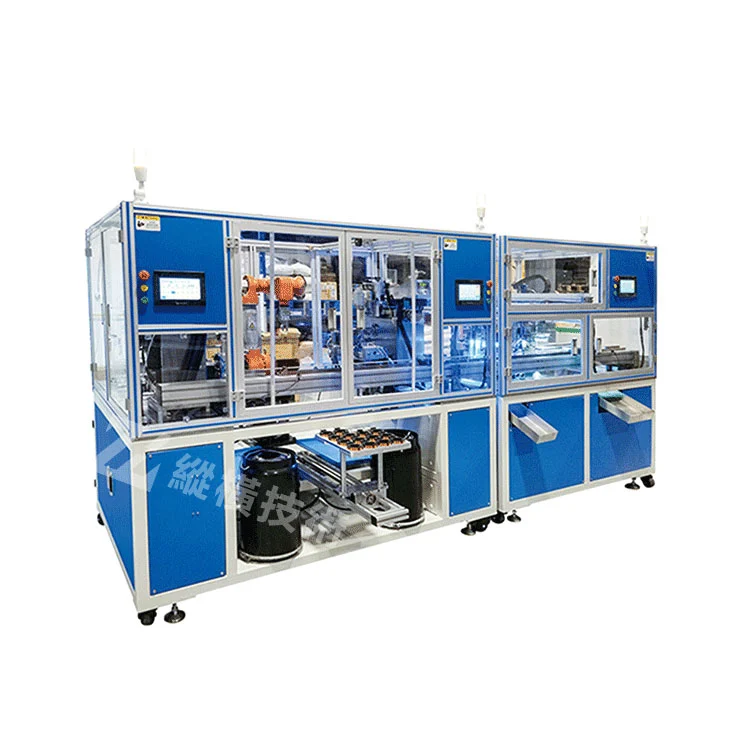

De robotarmvoeding Wikkel CCD -detectieweerstand lassentest Swing Plate Automatische productielijn neemt de automatische wikkel-, las- en detectie -assemblagelijnwerkmodus aan. De transportarm klemt automatisch het skelet vast en legt het in de kronkelende machine om te wikkelen. Nadat de wikkeling is voltooid, wordt de geëmailleerde draad automatisch aan de plug-in gelast met behulp van weerstandslassen; Na het lassen worden CCD -vlakheid en weerstandswaarde -detectie uitgevoerd.

1. Dubbele machinewikkeling.

2. Terminale wikkeling kan worden gerealiseerd en de terminale wikkeling kan verticaal en horizontaal zijn.

3. De wikkeling is plat en er is geen crossover of accumulatie van wikkeling.

4. CCD automatische vlakheidsdetectie (detectie en oordeel volgens monsters), gekwalificeerde onderdelen stromen naar het volgende proces voor handmatige herinspectie (handmatig herinspectiestation wordt toegevoegd voor vroege productie of speciale kwaliteitscontrole) en niet-gekwalificeerde onderdelen worden automatisch in de defecte productvak geplaatst.

5. De kronkelende variëteit kan snel worden gewijzigd en de snelle klemmen van verschillende producten zijn uitwisselbaar.

6. Methode voor draadkopverwerking: a. Trek af of gesneden met pneumatische schaar; B. De afvaldraad valt in de sleuf van de afvaldraad.

7. 7-inch LCD Touch Screen-programmering, die een interactief visueel onderwijssysteem voor mens-computer biedt, het bereiken van het programmeereffect van WYSIWYG.

8. CCD Automatische vlakheidsdetectie (detectie en oordeel volgens monsters), gekwalificeerde onderdelen stromen naar het volgende proces voor handmatige herinspectie (handmatig herinspectiestation wordt toegevoegd voor vroege productie of speciale kwaliteitscontrole) en niet-gekwalificeerde onderdelen worden automatisch in de defecte doos geplaatst.

9. De defecte doos is vergrendeld met een slot om te voorkomen dat operators defecte producten uit de defecte doos halen voor verder gebruik.

10. Het weerstandslasbesturingsprogramma heeft een aantal elektrodenkoplassen (ingesteld door het proces) en stelt een waarschuwing voor het malen (of vervangen) van de elektrode na een bepaald aantal lassen.

11. Tijdens het weerstandslasproces zal er geen explosielassen, lekkage en andere fenomenen zijn.

12. Automatische weerstandswaarde detectie, gekwalificeerde onderdelen worden gelost en opgeslagen, en ongekwalificeerde onderdelen worden in de defecte doos geplaatst.

13. De spindel en x, y en z drie dimensies gebruiken allemaal AC -servomotoren, en de loopsnelheid en positioneringssnelheid van elke as zijn snel en nauwkeurig.

14. Het bedieningsgebied is uitgerust met start- en noodstopknoppen, wat gemakkelijk te bedienen en gebruiksvriendelijk is.
